YSISOL

Parc au sol photovoltaïque
auto-lesté sans fondation

Demander une étude
Télécharger la fiche produit

Le parc au sol YSISOL applique la même philosophie constructive que les ombrières YSIPARK : zéro fondation, zéro ancrage, zéro terrassement lourd. Les piliers en béton armé préfabriqué sont posés directement à même le sol, leur stabilité assurée par leur masse et leur géométrie — sans percer, sans visser, sans bétonner dans le sol.

Résultat : une solution déployable sur des terrains que les structures conventionnelles ne peuvent pas traiter — sols pollués, friches industrielles, anciennes carrières, terrains submersibles. En conformité avec la loi ZAN (Zéro Artificialisation Nette), et dimensionnée selon les Eurocodes.

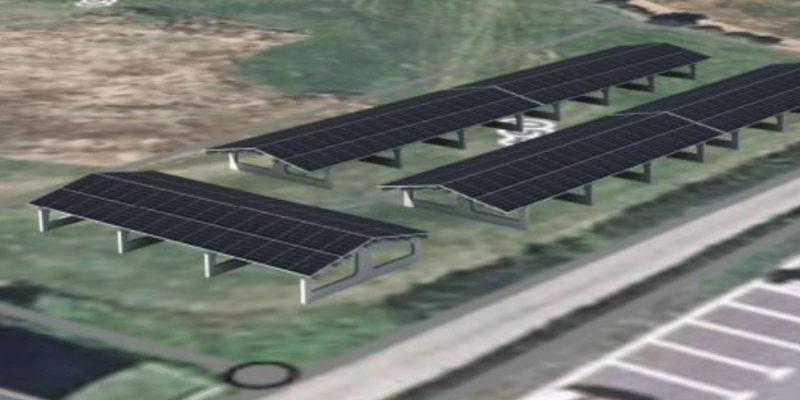

YSISOL Bi-pente
4 panneaux par rampant

La version bi-pente est la configuration la plus productive du YSISOL. Elle accueille 4 modules photovoltaïques par rampant en mode portrait, fixés directement par clamp sur les pannes — sans système d’intégration requis. Une table couvre jusqu’à 20 mètres de longueur, avec un entraxe standard de 5 mètres entre piliers.

Spécifications

ParamètreValeur
Rampant

4 panneaux portrait (1 762 × 1 134 mm)
Inclinaison

10° (17,63%)
Tables

Jusqu’à 20 m de longueur
Entraxe piliers

5 m standard (zone vent ≤ 2 / terrain II)
Point bas PV

~1,20 m (H1) · ~1,74 m (H2)

Composition de la structure

Module photovoltaïque

Fixé par clamp sur les pannes
Système d’intégration non requis

Système de pannes

Échantignoles, pannes, liernes et bretelles
Matériau : acier galvanisé

Pilier

Arbalétrier, Pied en U (et Réhausse)
Matériau : préfabriqué béton armé

YSISOL Mono-pente
2 panneaux par rampant

Version compacte, adaptée aux contraintes de site (ombrage, configuration du terrain, puissance cible réduite). Elle reprend le même principe constructif et les mêmes piliers béton préfabriqués. 2 modules portrait par rampant, fixés par clamp sur les pannes.

Spécifications Parc au sol

ParamètreValeur
Rampant

2 panneaux portrait (1 762 × 1 134 mm)
Inclinaison

10° (17,63%)
Tables

Jusqu’à 20 m de longueur
Entraxe piliers

5 m standard (zone vent ≤ 2 / terrain II)
Point bas PV

~1,20 m (H1) · ~1,74 m (H2)

Composition de la structure

Parc au sol YSISOL

Module photovoltaïque

Fixé par clamp sur les pannes
Système d’intégration non requis

Système de pannes

Échantignoles, pannes, liernes et bretelles
Matériau : acier galvanisé

Pilier

Arbalétrier, Pied en U (et Réhausse)
Matériau : préfabriqué béton armé

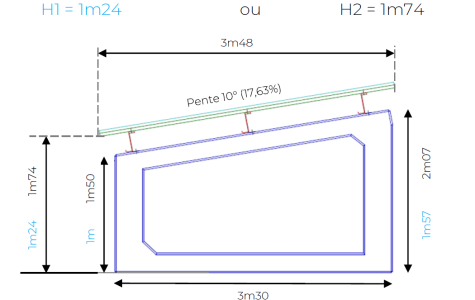

Déclinaisons de hauteur & formes de piliers

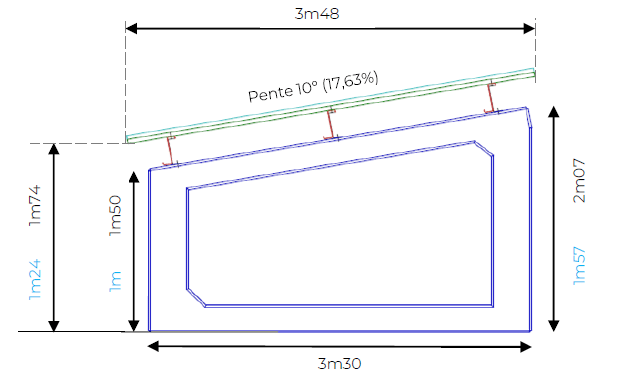

2 hauteurs de piliers

Hauteur H1 Point bas PV : 1,24 m Point haut PV : 3,30 m Usage standard

Hauteur H2 Point bas PV : 1,74 m Point haut PV : 3,48 m Passage facilité sous structure

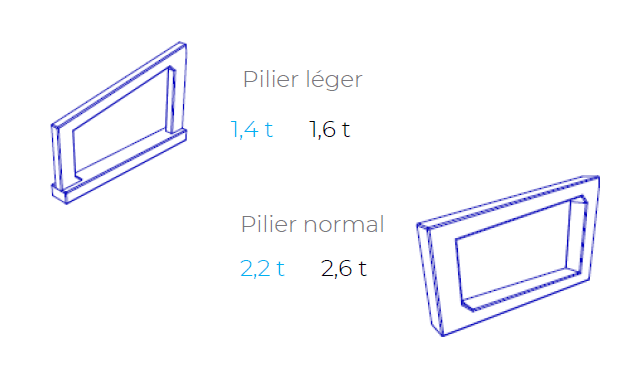

2 formes de piliers

Pilier léger Masse : 1,4 t (H1) · 1,6 t (H2) Pour projets à contraintes de sol standard Entraxe et forme optimisés au projet

Pilier normal Masse : 2,2 t (H1) · 2,6 t (H2) Pour conditions géographiques plus exigeantes (vent fort, zone neige, terrain exposé)

*Le choix de hauteur est déterminé par les contraintes de site et les exigences réglementaires du projet.

Préparation du sol :
le grand avantage de notre parc au sol YSISOL

Sols en GNT, anciennes dalles, carrières, sols purgés

Aucune préparation requise. Les piliers du parc au sol sont posés directement. C’est le cas le plus favorable et le plus fréquent sur les friches industrielles et les terrains déjà aménagés.

Présence de terre végétale

Purge de la terre végétale au droit des pieds uniquement (pas sur toute la surface). Compactage du sol à la pilonneuse manuelle. La terre végétale purgée est régalée sur le reste du terrain.

Sols pollués, friches industrielles, terrains submersibles

L’absence de fondation et d’ancrage rend le parc au sol YSISOL intégralement compatible avec ces configurations. Une mission géotechnique préalable sera réalisée pour qualifier précisément les conditions de portance.

Exigence géotechnique minimale

Sol porteur à 0,5 bars requis. Aucun essai à la plaque de type EV2 exigé (contrairement aux ombrières parking). Mission géotechnique préalable au chantier pour les cas complexes.

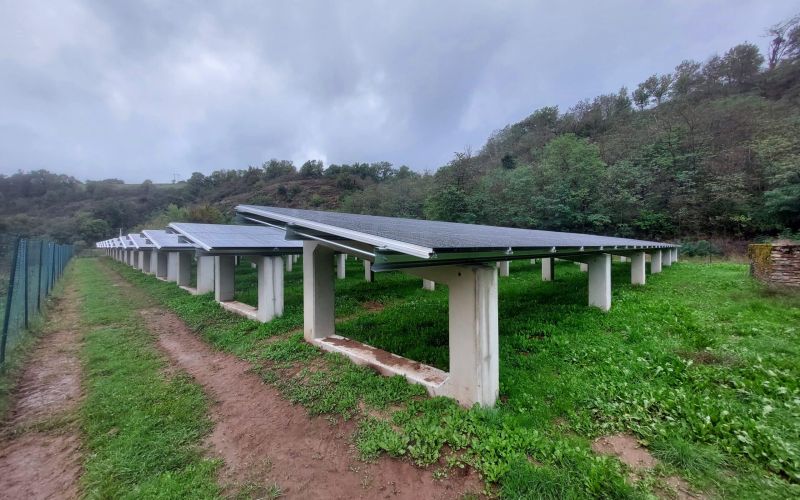

Quelques réalisations

xxx MWc · YSISOL Parc au sol – monopente

xxx MWc · YSISOL Parc au sol – monopente

Un déploiement rapide, une mise en service accélérée

Préparation du sol

Minimale selon nature du terrain. Au plus : purge terre végétale au droit des pieds + compactage pilonneuse. Sur sols déjà consolidés : étape inexistante.

Pose des piliers préfabriqués

Dépose et positionnement des piliers béton par engin de levage. Aucun ancrage, aucun coulage — pose sèche immédiate.

Fixation pannes & contreventements

Assemblage du système de pannes acier galvanisé. Un contreventement par table. Structure prête à recevoir les modules.

Pose mécanique des modules

Clampés directement sur les pannes. Aucun système d’intégration requis. Raccordement électrique hors périmètre Occipark.

500 kWc · Estimation temps de pose : 15 jours

Votre projet YSISOL,
de l’étude à la pose.

Vous avez un terrain complexe ? Vous souhaitez construire un parc au sol ?
Parlons-en : nos ingénieurs évaluent la faisabilité gratuitement.

Demander une étude projet
